当前位置:首页 > 产品中心 > FDIC04012T5-F

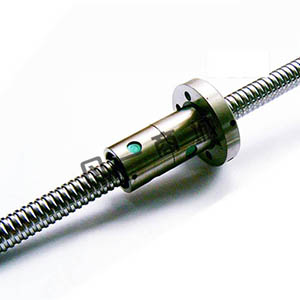

  • 银泰PMI滚珠丝杆精密级内循环系列系列FDIC04012T5-F

  • 编号:15001700
  • 类目:滚珠丝杆
  • 品牌:银泰PMI
  • 系列:精密级内循环系列

产品介绍

银泰丝杆,银泰滚珠丝杆的特性:

滚珠丝杠由螺杆、螺母、钢球、预压片、反向器、防尘器组成。它的功能是将旋转运动转化成直线运动,这是艾克姆螺杆的进一步延伸和发展,这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力,滚珠丝杠被广泛应用于各种工业设备和精密仪器。

滚珠丝杠是工具机和精密机械上最常使用的传动元件,其主要功能是将旋转运动转换成线性运动,或将扭矩转换成轴向反复作用力,同时兼具高精度、可逆性和高效率的特点。

滚珠丝杠主要参数为:公称直径与导程。

滚珠丝杠轴承为适应各种用途,提供了标准化种类繁多的产品。广泛应用于机床,滚珠的循环方式有循环导管式、循环器式、端盖式。预压方式有定位预压(双螺母方式、位预压方式)、定压预压。可根据用途选择适当类型。丝杆有高精度研磨加工的精密滚珠丝杠(精度分为从CO-C7的6个等级)和经高精度冷轧加工成型的冷轧滚珠丝杠轴承(精度分为从C7-C10的3个等级)。另外,为应付用户急需交货的情况,还有已对轴端部进行了加工的成品,可自由对轴端部进行追加工的半成品及冷轧滚珠丝杠轴承。作为此轴承的周边零部件,在使用所必要的丝杠支撑单元、螺母支座、锁紧螺母等也已被标准化了,可供用户选择使用。



产品特性

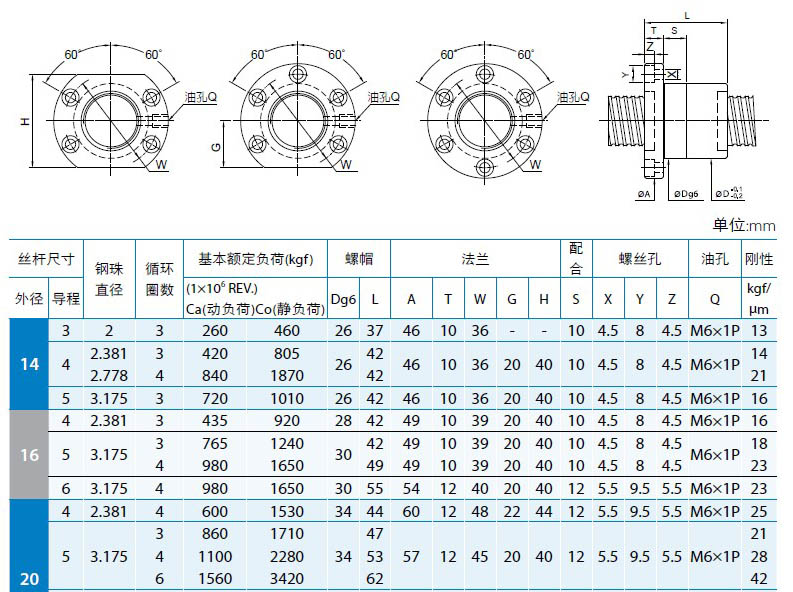

内循环构造的优点,使螺帽外径为精巧的「圆周型」参照图a。 因此适合内部空间较小的机器。 需要注意的是内循环滚珠丝杆的丝杆轴必须有一端是完全牙, 且该端的肩部直径必须小于丝杆轴外径,否则无法组装螺帽 。




    内循环系列特性:内循环构造的优点,使螺帽外径为精巧的「圆周型」。因此适合内部空间较小的机器。需要注意的是内循环滚珠丝杆的丝杆轴必须有一端是完全牙,且该端的肩部直径必须小于丝杆轴外径,否则无法组装螺帽。
    滚珠丝杆与滚动轴承一样,当混入异物或水分时,磨损会加快,严重者甚至会导致破损。有鉴于此,本公司的滚珠丝杆螺帽的前后两端皆附有刮刷器,为防止外部混入异物,请使所示蛇腹套或伸缩套,使其完全密封,可提供较佳之防尘效果。若有详细需求请接洽本公司业务人员。另外在法兰面端的刮刷器在加上O型环以防止漏油的发生。
滚珠丝杆所使用的润滑剂、润滑脂是使用锂皂基系之润滑油,其黏度30~140cst (40℃)润滑油使用ISO等级32~100。
    选择依据:
    1.低温用途时:使用基油黏度低的润滑剂。
    2.高温、高负荷或摇动、低速用途时:使用基油黏度较高的润滑剂。润滑剂之检查与补给间隔之一般指标。补给时要擦掉附着于丝杆轴的旧润滑液后再加以补给。
    施加偏负荷(扭转负荷及径向负荷)于滚珠丝杆时,不仅作动性甚至疲劳寿命也会受到不良的影响。因此于机台设计之初就把安装结构部(丝杆轴、支撑轴承、导引面)的刚性加大,并在组立时必须十分留意,即可减低安装误差的影响。下图为滚珠丝杆承受扭转负荷时的参考计算比例。使滚珠丝杆的使用频率低且速度慢,选用时也必须使用最大负荷远小于滚珠丝杆的基本静额定负荷的值。某轴向静止负荷,使承受此负荷最大应力的沟槽与钢珠接触点(包括螺帽与丝杆轴)的永久变形量和钢珠本身永久变形量的总和达到钢珠直径的0.01%时,则此负荷即为基本静额定负荷。
