当前位置:首页 > 产品中心 > BK17

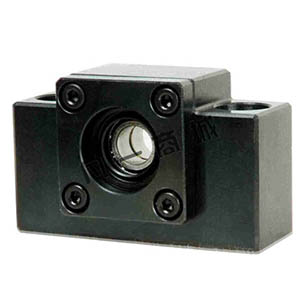

  • THK丝杆支撑座BK支撑单元系列BK17

  • 编号:15001778
  • 类目:丝杆支撑座
  • 品牌:THK
  • 系列:BK支撑单元

产品介绍

THK丝杆,THK丝杆支撑座BK系列特性:

丝杆支撑座是支撑连接丝杆和电机的轴承支撑座,支撑座一般分:固定侧(后加K表示如BK12)和支撑单元装(用F表示如BF12)它们都有用预压调整的JIS5级的角接触球轴承。

滚珠丝杆支撑座,装有为超小型滚珠螺杆所开发的接触角45°的超小型角接触球轴承,能获得高刚性、高精度的稳定的回转性能。

支撑侧的支撑单元使用深沟球轴承。支撑单元如EK、BK型的内部轴承中装入了适量的锂皂基润滑脂,用特殊密封垫圈进行密封,能直接安装,长期使用。



一、滚珠丝杆支撑座结构
   ◎支撑座有8个型号,对标准滚珠螺杆库存品的轴端、成品,预备了标准化的支撑座   EK、 EF、FK、FF型,对一般滚珠螺杆预备了标准支撑座AK、AF、BK、BF型。
  固定侧装有经预压调整的JIS5级或P0级的角接触滚珠轴承,可依选用螺杆等级做最符合经济的搭配。高精度稳定的回转性能。
  ◎支撑侧使用深沟槽滚珠轴承。
  ◎支撑座EK、BK、FK和AK型的内部轴承含有适量的锂皂基润滑脂,用特殊密封。所以这些型号能够长期使用。
二、滚珠丝杆支撑座安装支撑座
  (1)将固定侧安装到螺杆上。
  (2)将固定侧插入,拧紧锁紧螺帽,用垫块和内六角固定螺栓将其固定。
  (3)支撑侧轴承用止动环固定到螺杆轴上,并装入支撑侧支撑座。
另外在严酷的条件下使用时,还必须采取措施防止其他零部件的松池,详细情况请与HCH上海汉承联系。
  工作台程基座上的安装
  (1)使用支座把滚珠螺杆螺帽安装在工作台时,将螺帽插入支座并暂时拧紧。
  (2)将固定侧暂时拧紧到基座上。
这时,请将工作台靠近固定侧支撑单元并对准轴中心,调整工作台使基能平滑移动。
  ◎以固定侧为基准时,请调整滚珠螺杆螺帽与工作台或支座内之间保持一定间隙。
  ◎以工作台为基准时,用薄垫片调整(角型支撑单元用)、或将螺帽外表面与安装部内面之间留一定间隙(圆型支撑座用)进行调整。
  (3)将工作台靠近固定侧支撑单元,并对准轴中心,使工作台往返数次,一直调整到螺帽整个行程都能平滑运动,并暂时将支撑座拧紧在基座上。确认精度及完全拧紧支撑单元
  ◎用千分表一边测试滚珠螺杆轴端的摆动及轴向间隙,一边按顺序完全拧紧滚珠螺杆的螺帽、螺帽支座、固定侧、支撑侧。与马达的连接
  (1).将马达支座安装到基座上。
  (2).用联轴节将将马达与滚珠螺杆连接起来。(注意安装精度)
  (3).请注意进行充分的试车运行。

该文章由凡一丝杆网整理分享,转载请注明原文地址!
