当前位置:首页 > 产品中心 > DCMA40T

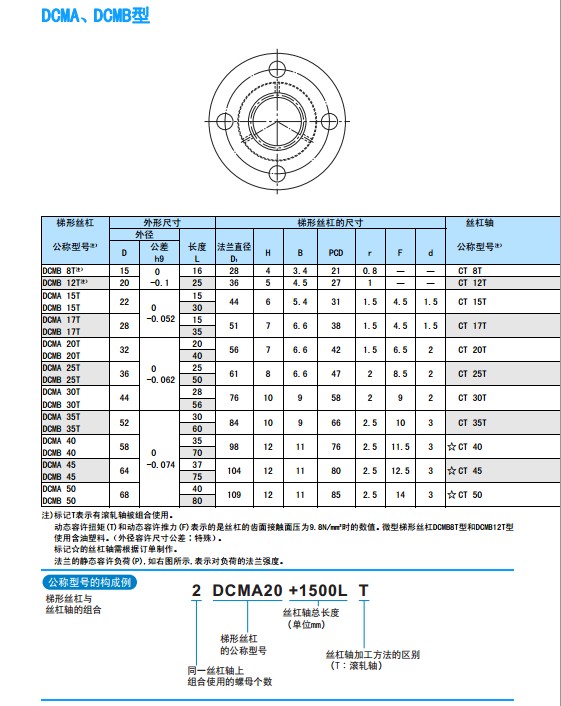

  • THK梯形丝杠 DCMA系列DCMA40T

  • 编号:15001808
  • 类目:梯形丝杠
  • 品牌:THK
  • 系列:DCMA

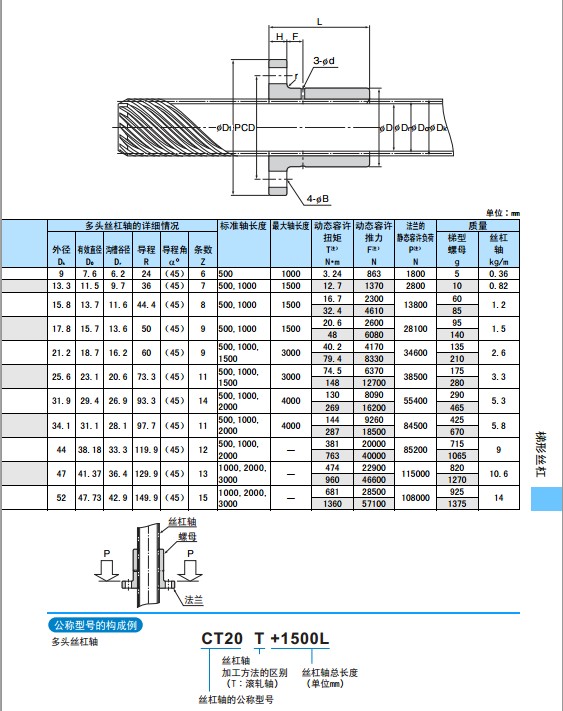

产品介绍

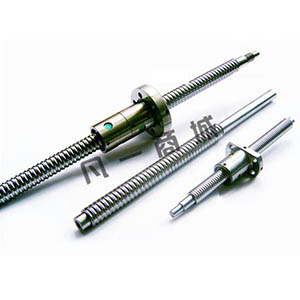

THK丝杆,THK滚珠丝杆的特性:

滚珠丝杠由螺杆、螺母、钢球、预压片、反向器、防尘器组成。它的功能是将旋转运动转化成直线运动,这是艾克姆螺杆的进一步延伸和发展,这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力,滚珠丝杠被广泛应用于各种工业设备和精密仪器。

滚珠丝杠是工具机和精密机械上最常使用的传动元件,其主要功能是将旋转运动转换成线性运动,或将扭矩转换成轴向反复作用力,同时兼具高精度、可逆性和高效率的特点。

滚珠丝杠主要参数为:公称直径与导程。

滚珠丝杠轴承为适应各种用途,提供了标准化种类繁多的产品。广泛应用于机床,滚珠的循环方式有循环导管式、循环器式、端盖式。预压方式有定位预压(双螺母方式、位预压方式)、定压预压。可根据用途选择适当类型。丝杆有高精度研磨加工的精密滚珠丝杠(精度分为从CO-C7的6个等级)和经高精度冷轧加工成型的冷轧滚珠丝杠轴承(精度分为从C7-C10的3个等级)。另外,为应付用户急需交货的情况,还有已对轴端部进行了加工的成品,可自由对轴端部进行追加工的半成品及冷轧滚珠丝杠轴承。作为此轴承的周边零部件,在使用所必要的丝杠支撑单元、螺母支座、锁紧螺母等也已被标准化了,可供用户选择使用。




  THK梯形丝杠螺纹加工


  旋风铣削丝杠加工中螺纹与滚花一次完成工艺效率高,成本低,加工精度要求不太高的产品,其结构设计思路、方案有较好的推广应用价值。


  旋风铣削法是一种高效率的螺纹加工方法,适用于批量较大的螺纹粗加工,其工艺是用硬质合金刀对螺纹进行高速铣削,它具有刀具冷却好、生产效率高的优点。精度要求不高的螺纹,可用此法一次完成切削加工。旋风铣削刀的回转轴线与工件轴线为空间位置关系,交叉角度为β角(等于螺旋升角)。其加工过程包括工件的旋转运动,工件的螺旋轴向进给运动(或刀具进给),铣刀盘上刀刃的旋转运动。


  THK梯形丝杠零件加工


  零件为活动扳手调节开口宽度的螺轮,材料为20号圆钢,牙侧有一定粗糙度要求,切断处螺牙部需要倒角,中间销孔与外圆柱面必须有较好的同轴度,否则调整时不会灵活自如,甚至卡死,为便于大拇指握持拨动,其表面要有平行于轴心线的直纹滚花。


  THK梯形丝杠加工技巧


  丝杠加工原来采用车削加工,工艺路线为:冷拔→滚花→车螺纹→校正→钻孔→切断→倒角,不仅效率低、成本高,且由于小圆钢刚度低,车削、滚花时易变形,小号螺轮不能生产,为此我们设计了旋风铣削丝杠设备,不仅将转速由经验认定的1000r/min左右提升至2000r/min以上而且将铣丝滚花一次完成。 其工艺路线变为:冷拔→滚花、铣丝→校正→钻孔、切断→倒角。虽然旋风铣削使小径工件有较大变形(大径件变形较小),但校正也容易。改进后的工艺具有如下特点:


  1)表面粗糙度值减小:


  2)由切削力引起的振动减少:


  3)小径工件螺距累积误差有一定增加。


  THK梯形丝杠结构设计


  设备由车床改装,工件转动,刀盘及滚花刀架移动。去掉车床刀架部分,在溜板上配装铣削头及自制跟刀架,将滚花刀装于跟刀架上,跟刀架置于铣刀盘前面。工件左端用卡盘夹紧,右端去掉尾座,安装一带较长空心管的支架,这样一次可以装夹较长原料(相当于一次铣削长度的两倍以上),将铣削部分截断后加工,可以减少端料浪费。


  专门设计时,由光杆带动丝杠在螺母中转动,丝杆左端装弹簧夹头,工件向左转动进给,光杆、丝杆皆用空心管加工而成(减少端料浪费)。因为中间悬空较长,可以考虑用辅助支架托起。


  滚花刀的装夹装置。两种设计的滚花刀装置方式相同,只是支承架与机床的连接部分有所区别。在支承架上加工一孔,在加工部位对面横向过孔中心线铣槽与通孔:槽宽与滚花刀柄等宽,深与刀柄等高,靠近槽接孔处下边齐槽根部垂直铣一窄细槽,便于滚花挤出的细微铁屑流出,防止滚花轮滞塞、卡紧。滚花刀用快换盖板压住,由带梅花手柄的螺杆将滚花刀柄顶紧。圆钢经过导向套后被滚花,紧接着被高速铣削,实现两道工序一次完成。导向套用工具钢调质加工而成,其上铣一开口,长与支架端面平。导向套定位销孔、装配螺钉与支架配作,要确保开口正对槽中心线。


  THK梯形丝杠注意事项


  材料必须是正规牌号的圆钢,否则工件表面易形成鳞刺等,铣刀易破损崩裂,滚花刀耗损迅速:


  加工、装配时必须使滚花刀在槽内移动较轻松,又不致间隙太大,如果间隙过大,工作时滚刀轮倾斜,滚出的花纹不匀,本身也易损坏:


  压板尽量将滚花刀全部封闭,以防切屑、杂物等溅入:


  工作时切勿润滑冷却滚花刀,以防与之接近的硬质合金刀片受损:


  先开动车床,让工件转动,再拧紧螺杆,防止静摩擦力过大,工件打滑:


  选用制造优良的滚花刀减少换刀次数:


  定期拆开快换盖板,清理刀槽。







      该文章由凡一丝杆网整理分享,转载请注明原文地址!
